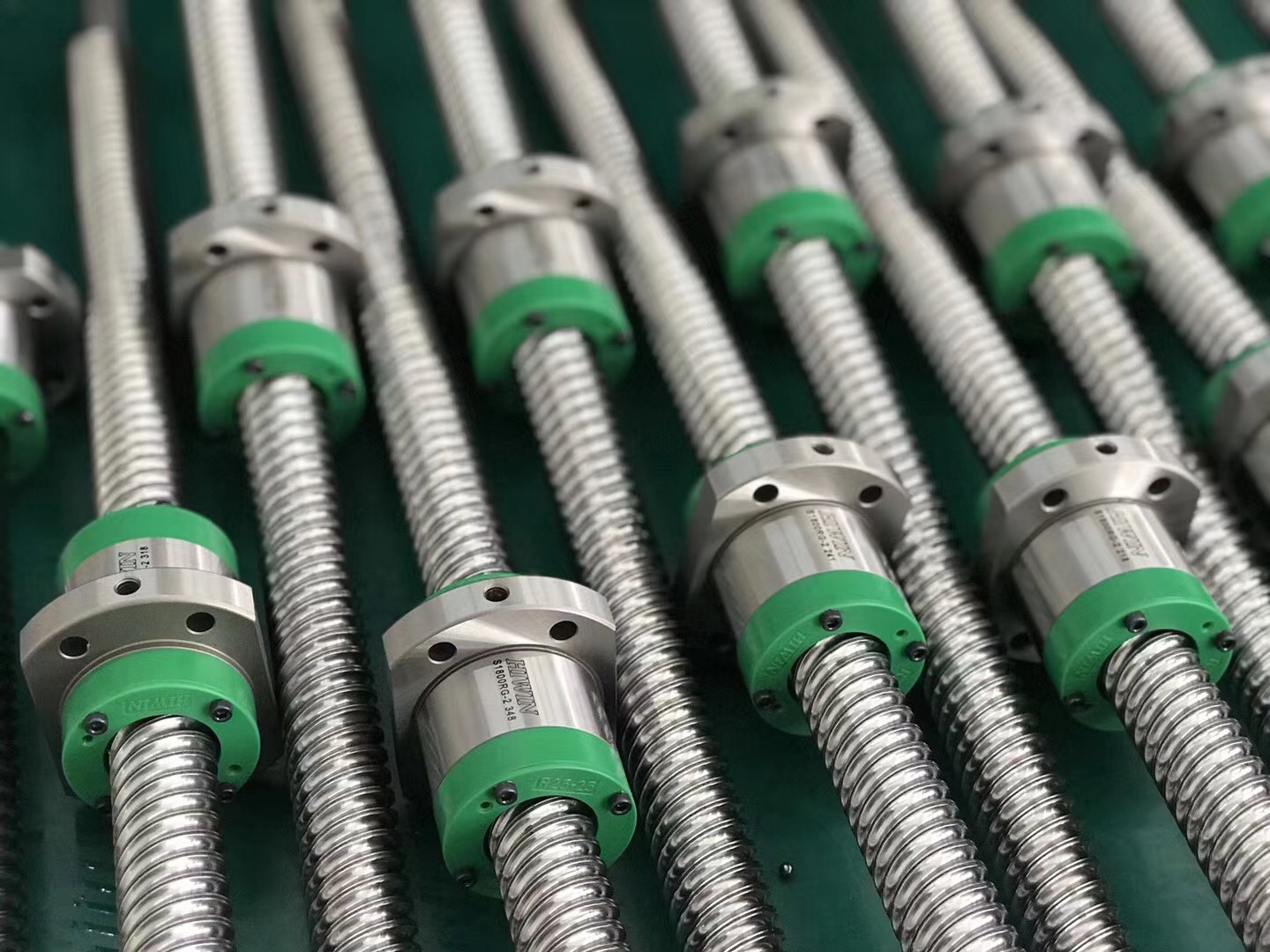

上银滚珠丝杆的精度选型

文章来源:东莞创驰传动科技有限公司    发布日期:2020-5-13    浏览:112次


一般导程精度的选择

HNTN滚珠丝杆的导程精度是规定的300mm的精度

为了得到±0.1/1000mm的则300mm的精度为0.03

因精度等级C3-C7的不同,HNTN既有轧制滚珠丝杆,又有研磨滚珠丝杆,在此首要按照需求挑选,不同精度价格差异不同。

为了满意0.15mm无效行程的要求,必须挑选轴向空地在0.15mm一下的滚珠丝杆。

因而,从满意轴向空地0.15mm一下的轧制滚珠丝杆里挑选轴径32mm以下的滚珠丝杆。

从上所述,挑选丝杆轴之间在32mm以下、精度等级C7的轧制滚珠丝杆。

导程挑选

导程=(运动的最大速度x60x减速比i)/电机最大转速10

轴向加快度a(m/s2)10001

作业行程加快时Fal=u*(ml+m2)g+(m1+m2)*a+f45.9

作业行程等速时Fa2=u*(ml+m2)g+f15.9

作业行程减速时Fa3=u*(ml+m2)g-(ml+m2)*a+f-14.1

滚珠丝杆最大轴向负载为Famax-Fa1,45.9

预选丝杆

丝杆直径d(mm)15

丝杆导程Ph(mm)10

设备距离la(mm)(行程+丝杆螺母的长度670

丝杆轴沟槽直径d1(mm)12.894

与设备方法相关的系数n220

丝杆的曲折载荷核算:P1=n 2*(d1"4/1a 2)*10412314.9

滚珠丝杆的容许拉伸紧缩负荷:P=116*d1^219285、61

最大轴向不得大于核算所得的曲折载荷和容易拉伸紧缩负荷。

因而,满意这些条件的HNTN滚珠丝杆在运用上没有问题。
